产品简介
UBDXSQ12F2PXX系列产品，是采用意法半导体STM32F103系列微处理器和Qorvo的超宽带芯片DW1000设计的一款UWB定位锚点产品，可广泛用于安防、工业、交通等领域。
UBDXSQ12F2PXX系列产品，根据应用场景范围，可提供50米和200米的覆盖范围版本，在锚节点的覆盖区域内，标签的二维精度可达 20cm。
锚节点不具备通信功能，独立使用时，仅支持TOF和下行TDOA模式，配套标签需具备4G或其他无线传输功能传输定位信息。
锚节点集成TTL接口，可接4G、wifi、lora等无线通信模块，组合成带通信功能的定位锚点，以便支持上行TDOA，某些4G模组内置MCU，可实现TOF坐标解算、经纬度转换、数据转发等功能，从而为标签节省大量功耗
产品外观
UBD1SQ12F2PXX

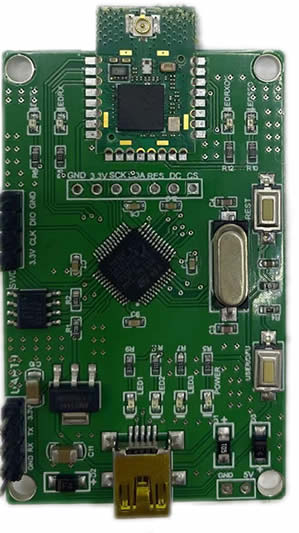

板卡

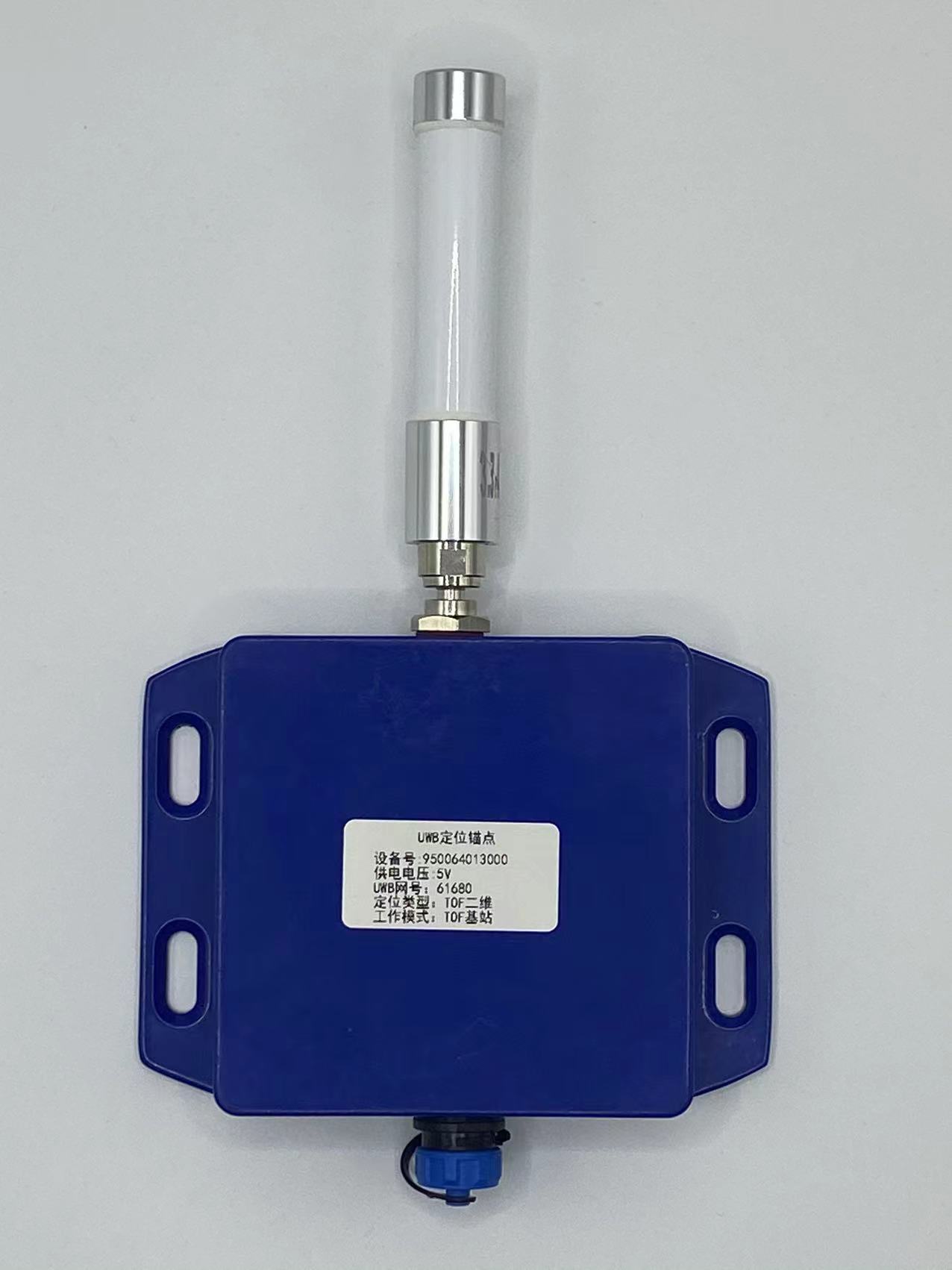

外壳
UBD2SQ12F2PXX

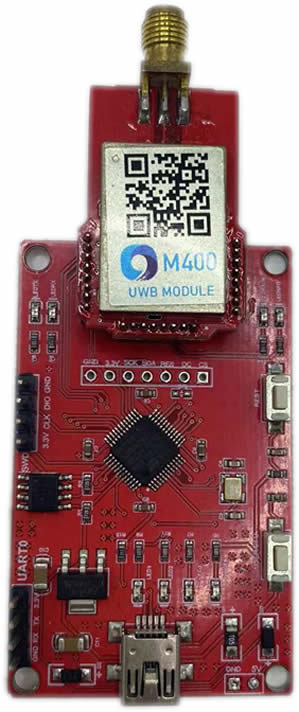

板卡
外壳
技术参数
| 参数 | UBD1SQ12F2PXX | UBD2SQ12F2PXX |
|---|---|---|
| UWB信道 | 1, 2, 3, 4, 5, 7 | 1, 2, 3, 4, 5, 7 |
| UWB数据速率 | 110 kbit/s、850 kbit/s和6.8 Mbit/s | 110 kbit/s、850 kbit/s和6.8 Mbit/s |
| UWB频段 | 3.5 GHz至6.5 GHz | 3.5 GHz至6.5 GHz |
| UWB覆盖范围 | 50米 | 200米 |
| UWB定位精度(厘米) | < 15 (2D), < 30 (3D) | < 15 (2D), < 30 (3D) |
