接线图

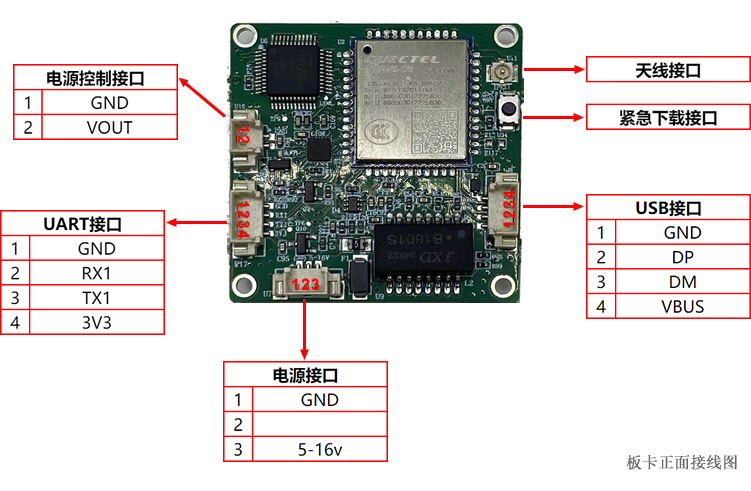

正面

板卡正面接线图

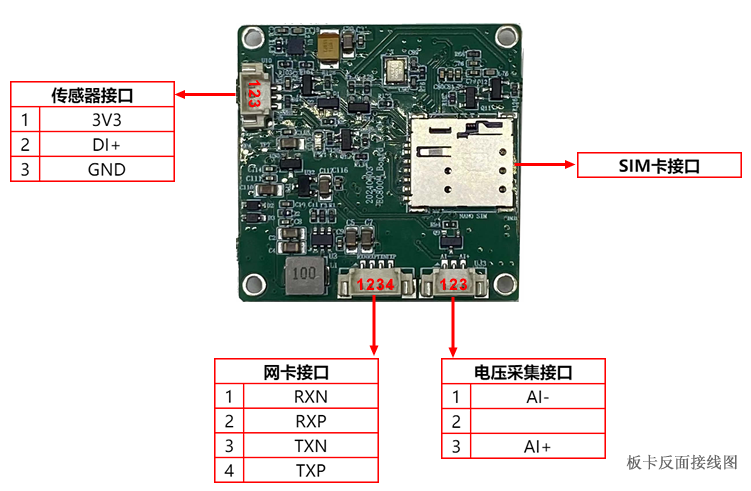

反面

板卡反面接线图

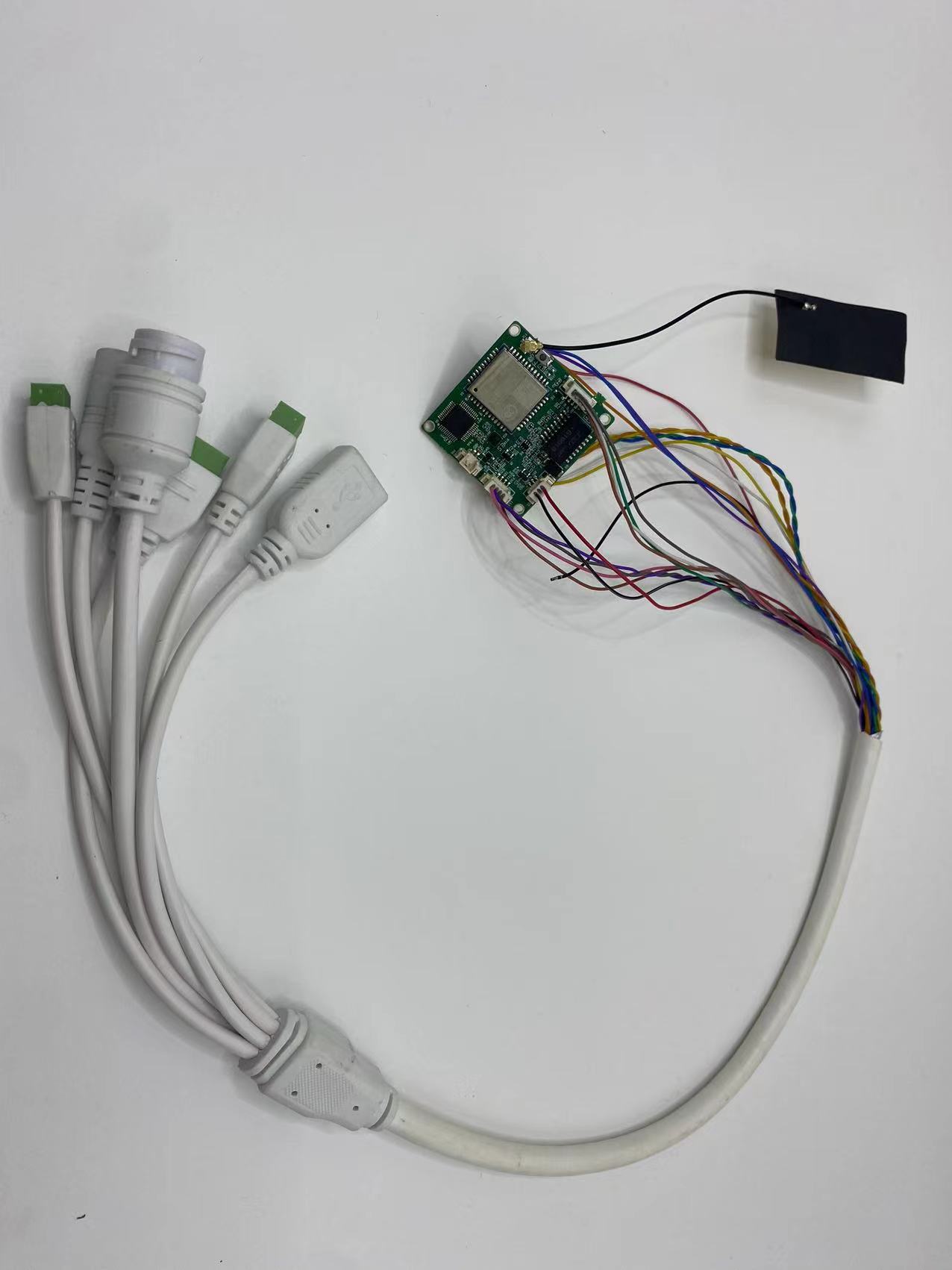

配套尾线

型号一

配套尾线-型号一

板卡端子

端子图片 描述
USB接口
UART接口
网卡接口
传感器接口
电源输入接口
电压采集口

用户端子

端子图片 描述 引脚定义
USB接口
UART接口 1:3V3,2:TX1,3:RX1,4:GND
网卡接口
传感器接口 A:GND,B:3V3,中间引脚：DI+
电源输入接口
电压采集口 +:AI+,-:AI-
